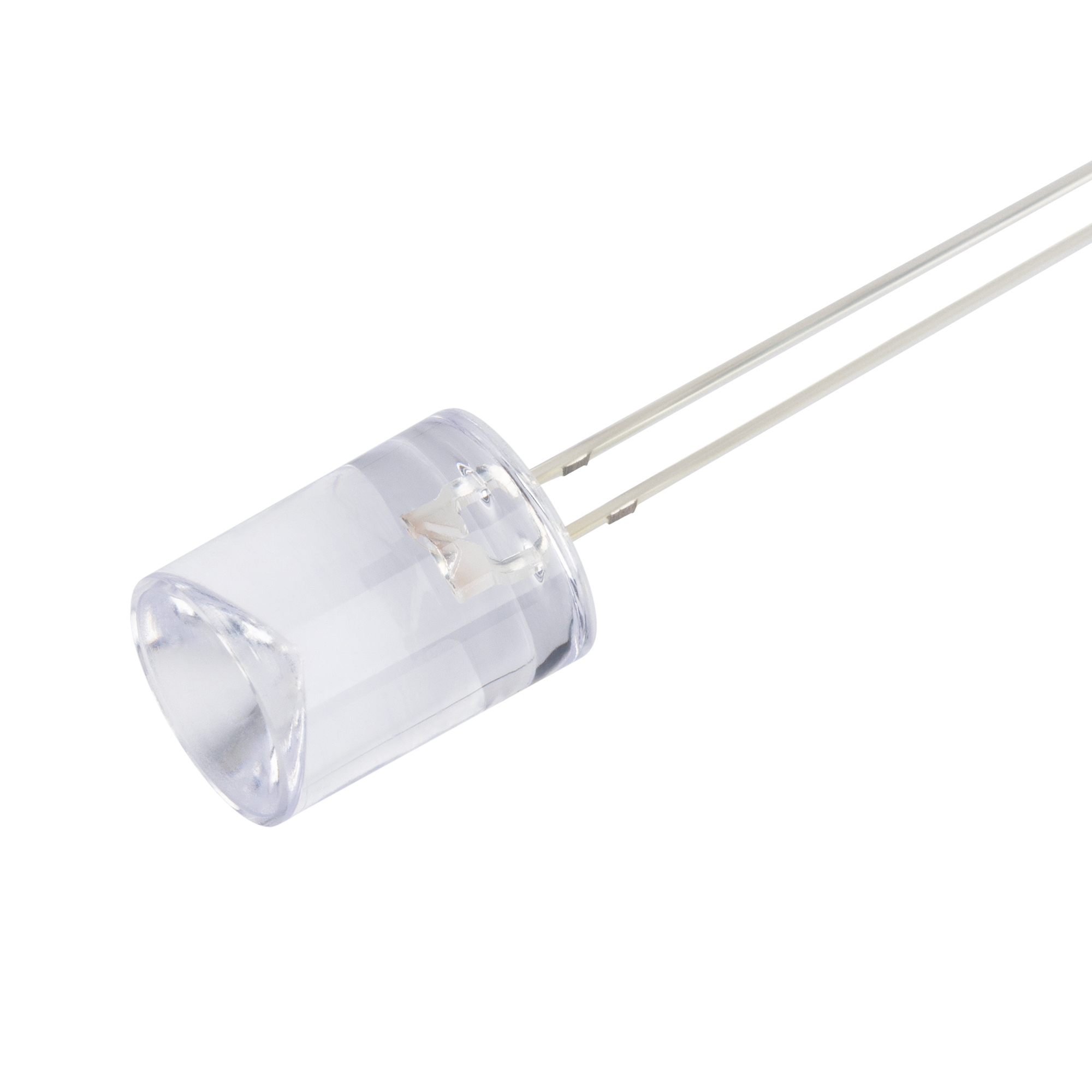

Выводной цилиндрический светодиод, d=10 мм, прозрачная линза, вогнутый корпус на торце. Цвет свечения дневной (4000-5000 К). Угол излучения 120°. Сила света Iv=4000-5000 мкд при If=20 мА. VF=2.8-3.6 В. Рекомендуемый постоянный рабочий ток <16-17 мА.
Выводные светодиоды различного диаметра (от 3 до 10 мм) и цвета свечения (в том числе двухцветные и RGB) изготовлены с применением различных материалов первичной оптики. Кристалл помещен в корпус со специальной линзой (прозрачной или окрашенной), которая формирует нужный световой пучок (узкий от 10 до 60° или широкий 120-140°). Данный тип светодиодов применяется в модулях индикации электронных приборов, устройств типа «бегущая строка» и «табло», в специальных устройствах (дорожные знаки и светофоры), световых украшениях или игрушках с подсветкой.
